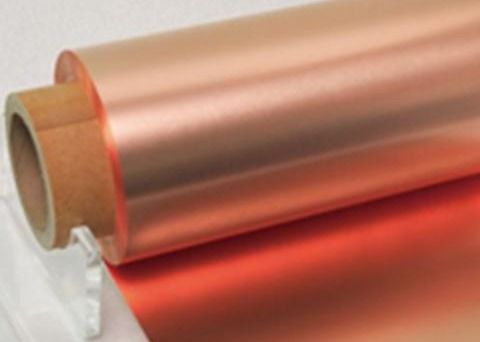

35μm υψηλής απόδοσης ειδικά επικάλυπτα με κόλλα χαλκού
Η JIMA Copper εργάζεται με χαλκό από μπαταρία Li-ion 4,5 μm έως 14 μm για περισσότερα από 12 χρόνια. και παραγωγική ικανότητα 150000 τόνων / έτος.
Χαρακτηριστικά:
1Εξαιρετικά χαμηλή διπλή τραχύτητα.
2Εξαιρετικά ισχυρή αντοχή στην υγρασία και τον καιρό.
3Προσαρμοσμένη διαδικασία επεξεργασίας επιφάνειας.
4Ομοιόμορφο πάχος.
5"Καλή απόδοση κόλλησης.
6Αντίσταση στην οξείδωση.
7"Επεξεργασιμότητα".
8"Κατάσταση επιφάνειας ομαλή και επίπεδη.
9"Υπερ- λεπτή ιδιότητα.
Εφαρμογή:
1Εφαρμόζεται στα καταναλωτικά ηλεκτρονικά
2Προϊόντα 3C
3Προστασία εξωτερικού περιβάλλοντος υψηλής υγρασίας
4Επικάλυψη χαλκού (CCl) και κυκλώματα τύπου (PCB)
5, δευτερεύουσα μπαταρία ιόντων λιθίου
6Ηλεκτρομαγνητική ασπίδα
7,ελαστικό επικάλυμμα χαλκού
Πληροφορίες Συσκευή:ξύλινο κουτί
Γενικά ερωτήματα:
Ερώτηση 1: χρόνο παράδοσης;
Α:Ο γενικός χρόνος παράδοσης είναι 10~15 εργάσιμες ημέρες.
Ε2: Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας;
Α: Η MOQ είναι 10kg.
Ε3. Ποιο είναι το πρότυπο πλάτος σας;
Α:10mm, 12mm, 15mm, 20mm, 25mm, 30mm, 50mm, 60mm, 100mm, 120mm, 150mm, 200mm, 300mm, 650mmΤο δεχόμαστε.
Προσαρμογή για το πλάτος. μπορούμε να το κόψουμε σε οποιοδήποτε μέγεθος που απαιτείτε μετά την πάσα
Συζητάμε.
35μm υψηλής απόδοσης ειδικά επικάλυπτα με κόλλα χαλκούσΤαντάρτ ΣαμΠλήρης ψηφιακή:
Προδιαγραφές ( 3 5 μ m )
|
Μηχανικές
Ιδιότητες
|
Ρα στην ματ πλευρά Ρα
|
< 1 μm
|
Δυνατότητα τράβηξης
|
> 300 MPa
|
Επέκταση
|
>10%
|
Μάζα επιφάνειας
|
280±5 g/m2
|
σταθερή θερμοκρασία και υγρασία ((65°C 90%)
|
Καμία αποχρώση, καμιά κηλίδα μέσα σε 72 ώρες.
|
35 μm υψηλής απόδοσης Ειδικό ελαστικό επικαλυμμένο με χαλκό φύλλο ΤεχνικήΠίνακας δεδομένων:
Παράμετρος
|
Μονάδα
|
Αξία
|
Μέθοδος δοκιμής
|
Δάχος χαλκού βάσης
|
μm
|
35 ± 1.5
|
IPC-TM-650 2.2.4
|
Συνολικό πάχος
|
μm
|
[37 - 42] (ανάλογα με το πάχος της επικάλυψης της συγκολλητικής ύλης)
|
Μέτρηση σε μικρομέτρο
|
Δυνατότητα εκτύπωσης
|
μm
|
[2 - 7] (προσαρμόζεται σύμφωνα με τις απαιτήσεις)
|
Ηλεκτρονικό μικροσκόπιο ή μέτρο πάχους επίστρωσης
|
Διάμετρο
|
χμ
|
10 - 650 (προσαρμόσιμα)
|
Μέτρηση του καλιπέρου
|
Διάρκεια
|
m
|
Προσαρμοσμένο σύμφωνα με τις απαιτήσεις των πελατών
|
/
|
Δυνατότητα προσκόλλησης
|
Α/χμ
|
≥ 1.2
|
IPC-TM-650 2.4.9
|
Δυνατότητα απολέπισης
|
Ν/cm
|
Δυνατότητα απολέπισης 180°: ≥ 6,0 (για συγκεκριμένο υπόστρωμα)
|
ΑΣTM D3330
|
Αντίσταση επιφάνειας
|
mΩ/□
|
≤ 0.08
|
Μέθοδος τεσσάρων μελετών
|
Αντίσταση όγκου
|
Ω·cm
|
≤ 0.017
|
IPC-TM-650 2.5.17
|
Αντίσταση στην οξείδωση
|
h
|
Μετά την έκθεση για [ειδική διάρκεια] υπό συνθήκες θερμοκρασίας [X]°C και υγρασίας [X]%, δεν παρατηρείται εμφανής αποχρωματισμός από οξείδωση στην επιφάνεια
|
Επιταχυνόμενη δοκιμή γήρανσης
|
Επεξεργασσιμότητα
|
/
|
Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσκευών
|
Πραγματική δοκιμή επεξεργασίας και παρατήρηση
|
Επεξεργασία της επιφάνειας
|
Ra (μm)
|
Λεπτή πλευρά: ≤ 0.2· Ματ πλευρά: ≤ 1.0
|
Μέτρηση με προφίλομετρο
|
Εμφάνιση
|
/
|
Η επιφάνεια είναι ομαλή και επίπεδη, χωρίς ρυτίδες, γρατζουνιές, τρύπες, φουσκάλες, κηλίδες και άλλα ελαττώματα και έχει ομοιόμορφο χρώμα.
|
Οπτική επιθεώρηση
|
Τυπικές ιδιότητες35 μm υψηλής απόδοσης Ειδικά επικάλυψη χαλκού με αυτοκόλλητο:
Κατανομή
|
Μονάδα
|
Απαίτηση
|
Δοκιμή μεθόδου
|
|
Ονομασία της φύλλας
|
/
|
Προσαρμοσμένη προδιαγραφή για χαλκό με ειδική επικάλυψη 35μm
|
/
|
|
Ονομαστικό πάχος
|
/
|

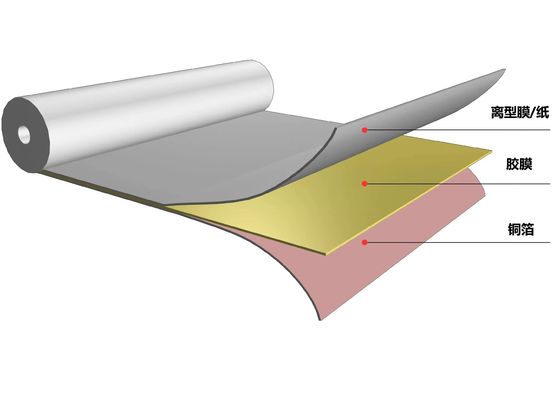

35μm ειδική επικάλυψη από αυτοκόλλητο + πάχος χαλκού σύμφωνα με το σχέδιο του προϊόντος
|
/
|
|
Βάρος επιφάνειας
|
g/m2
|
Υπολογισμένη τιμή με βάση το ειδικό πάχος και την πυκνότητα χαλκού
|
IPC-TM-650 2.2.12.2 (προσαρμοσμένη ως αναφορά)
|
|
Καθαρότητα
|
%
|
≥ 99.8
|
IPC-TM-650 2.3.15 (προσαρμοσμένη ως αναφορά)
|
|
Προφίλ φύλλου
|
Λεπτή πλευρά (Ra)
|
μm
|
≤0.2
|
IPC-TM-650 2.3.17 (προσαρμοσμένο ως αναφορά)
|
Ματ πλευρά (Rz)
|
μm
|
1.0 - 2.0
|
IPC-TM-650 2.3.17 (προσαρμοσμένο ως αναφορά)
|
|
Δυνατότητα τράβηξης
|
Ρ.Τ. (23°C)
|
MPa
|
≥ 350
|
IPC-TM-650 2.3.18 (προσαρμοσμένη ως αναφορά)
|
H.T. (180°C)
|
MPa
|
≥ 250
|
IPC-TM-650 2.3.18 (προσαρμοσμένη ως αναφορά)
|
|
Επέκταση
|
Ρ.Τ. (23°C)
|
%
|
≥ 100
|
IPC-TM-650 2.3.18 (προσαρμοσμένη ως αναφορά)
|
H.T. (180°C)
|
%
|
≥ 8.0
|
IPC-TM-650 2.3.18 (προσαρμοσμένη ως αναφορά)
|
|
Τρύπες και διάτρητες περιοχές
|
Αριθμός
|
Δεν υπάρχουν ανιχνεύσιμες τρύπες ή πορώσεις στην καθορισμένη περιοχή
|
IPC-TM-650 2.1.2 (προσαρμοσμένη ως αναφορά)
|
|
Ιδιότητες προσκόλλησης
|
Δυνατότητα προσκόλλησης
|
Α/χμ
|
≥1.2
|
IPC-TM-650 2.4.9 (προσαρμοσμένη ως αναφορά)
|
Σημείωση:Δέχεται προσαρμογή, Πρότυπο πλάτος,10mm, 12mm, 15mm, 20mm, 25mm, 30mm, 50mm, 60mm, 100mm, 120mm.
150mm, 200mm, 300mm, 650mm
