| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | JIMA |
| Πιστοποίηση: | SGS, ISO,Reach, RoHS |
| Αριθμό μοντέλου: | Edcu-HC |
| Ποσότητα παραγγελίας min: | 150KG |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Ξύλινα χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-25days |
| Όροι πληρωμής: | T / T, L / C |
| Δυνατότητα προσφοράς: | 1000 τόνο ανά μήνα |
| Καθαρότητας: | 99.95% | Πάχος: | 70um, 35um |
|---|---|---|---|
| Χρώμα: | κόκκινο ή ο Μαύρος | Πρότυπο: | ΕΠΙ-4562 |
| Διά διάμετρος: | 76 χιλ., 152 χιλ., 3 ίντσα, 6 ίντσα | Όνομα προϊόντων: | Ηλεκτρολυτικός το φύλλο αλουμινίου χαλκού με το πλάτος 70um για το φύλλο πλαστικού PCB |
| υψηλής θερμοκρασίας φύλλο αλουμινίου χαλκού επιμήκυνσης: | 120 λ. (180 °C στην ατμόσφαιρα) | ||
| Υψηλό φως: | ρόλος του φύλλου αλουμινίου χαλκού,το φύλλο αλουμινίου χαλκού |
||

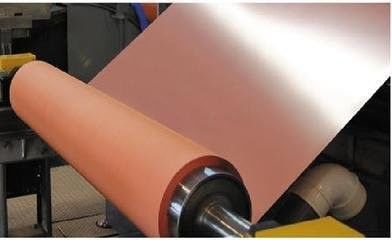

Ηλεκτρολυτικός το φύλλο αλουμινίου χαλκού με το πλάτος 70um για το φύλλο πλαστικού PCB
Προδιαγραφή λεπτομέρειας:
| Ενιαία δευτερεύουσα επεξεργασία στο κόκκινο. και ενιαία πλευρά λαμπρή |
| Πάχος: 70um, 35um |
| Σειρά πλάτους: 51380mm, τυποποιημένο πλάτος: 1290mm |
|
υψηλής θερμοκρασίας φύλλο αλουμινίου χαλκού επιμήκυνσης: 120 λ. (180 °C στην ατμόσφαιρα) |
| Εσωτερική διάμετρος: ίντσα 3 inch/6. |
| Πρότυπα: ΕΠΙ-4562 |
Ταξινομήστε:
(STD-ε) - τα πρότυπα το φύλλο αλουμινίου χαλκού.
(Hd-ε) - η υψηλή ολκιμότητα το φύλλο αλουμινίου χαλκού.
(εσένα) - η επιμήκυνση υψηλής θερμοκρασίας το φύλλο αλουμινίου χαλκού.
Εφαρμογή φύλλων αλουμινίου χαλκού
| 1>PCB βιομηχανία. | |
| Εφαρμογή | 2>PCB κατασκευή |
| 3>antenna PCB, εποξικός πίνακας | |
|
φύλλο πλαστικού 4>PCB τυπωμένοι πίνακες κυκλωμάτων 5>M ulti-στρώμα. |
Χαρακτηριστικά γνωρίσματα και πλεονεκτήματα
1.The θερμικά σταθερές μικροδομές με τις σταθερές μηχανικές ιδιότητές τους
2. βελτιώνουν τη διαστατική σταθερότητα
3.Reduce διόγκωση, στρέβλωση και επικεφαλής σχηματισμός καρφιών.
Αυτοί αντιστέκονται θερμικά outliers που εμφανίζονται χαρακτηριστικά κατά τη διάρκεια των φύλλων πλαστικού.
Οι τεχνικοί όροι φύλλων αλουμινίου χαλκού των ΕΔ (υψηλό φύλλο αλουμινίου χαλκού επιμήκυνσης σε υψηλής θερμοκρασίας).
| Πάχος | um | 9 | 12 | 18 | 25 | 35 | 70 |
ΕΠΙ 4562 4.6.3.1 |
|
| Βάρος περιοχής | g/m ² | 80±1 | 107±3 | 153± | 215±5 | 285±5 | 585±8 |
ΕΠΙ 4562 4.6.3.2 |
|
| Τραχύτητα | (RA) | μm | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 |
ΕΠΙ 4562 4.6.9 |
| (RZ) | μm | <6> | <6> | <8> | <9> | ≤10.0 | <15> | ||
|
Copper≧ |
% | 99.8 |
ΕΠΙ 4562 4.6.3.1 |
||||||
| Εκτατή δύναμη | κράτος κανονικό | MPA | >300 | >300 | >300 | >300 | >300 | >280 |
ΕΠΙ 4562 4.6.4 |
| κρατική ιδιοσυγκρασία (180℃) | MPA | >15.0 | >18.0 | >18.0 | >18.0 | >18.0 | >18.0 | ||
| ElongationI | κράτος κανονικό | % | >3.0 | >3.0 | >5.0 | >6.0 | >10.0 | >10.0 |
ΕΠΙ 4562 3.5.3 |
| κρατική ιδιοσυγκρασία (180℃) | % | >2.0 | >2.5 | >2.5 | >3.0 | >5.0 | >5.0 | ||
| Δύναμη φλούδας | N/mm | >1.0 | >1.05 | >1.35 | >1.70 | >1.8 | >2.0 |
ΕΠΙ 4562 4.6.7 |
|
|
Υψηλής θερμοκρασίας αντίσταση οξείδωσης (200℃, 40min) |
Καμία αλλαγή χρώματος | Πρότυπα | |||||||
| Solderability | Καλός | Πρότυπα | |||||||
| Solderability | Καλός |
ΕΠΙ 4562 4.6.12 |
|||||||
3. Τυποποιημένο πλάτος, 1295 χιλ. (±1), Μάιος σύμφωνα με το ράφτη αιτήματος πελατών.
Εξετάζουμε τη δύναμη φλούδας με FR-4 (Tg140) prepreg, παρακαλώ επανεγκρίνετε με τα PP σας
Λεπτομέρεια συσκευασίας: ξύλινο κιβώτιο
Υπεύθυνος Επικοινωνίας: JIMA Annie
